ZS11整流12脈沖變壓器

ZS11整流12脈沖變壓器

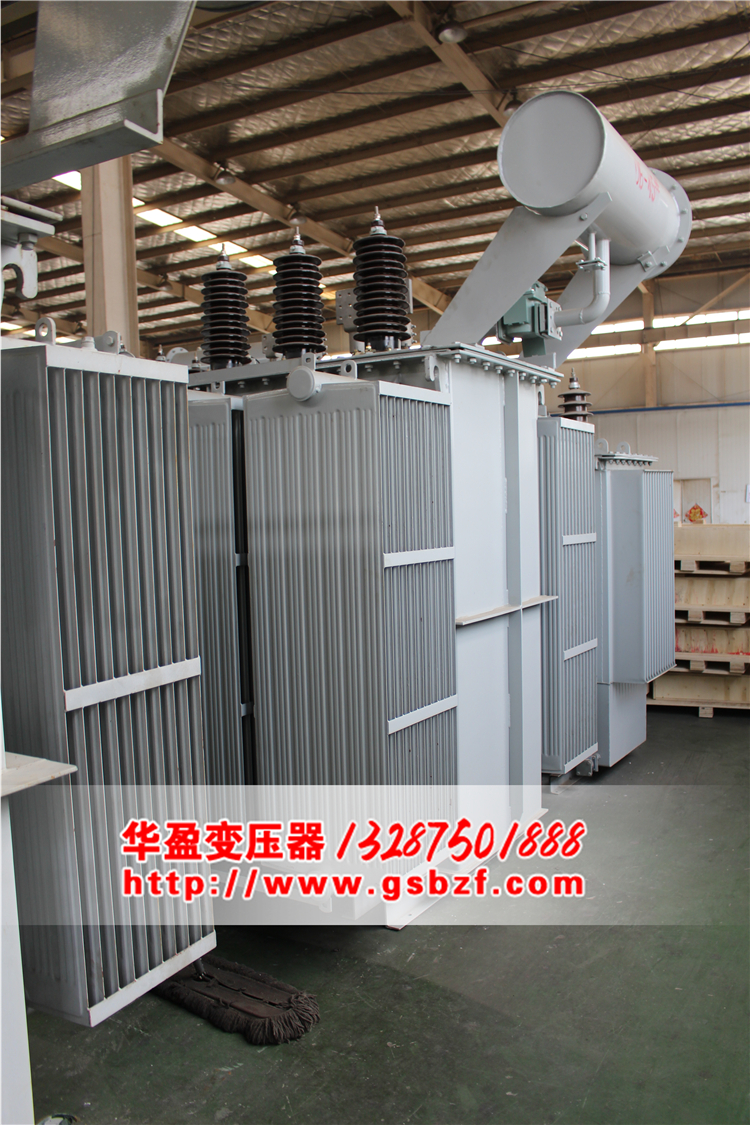

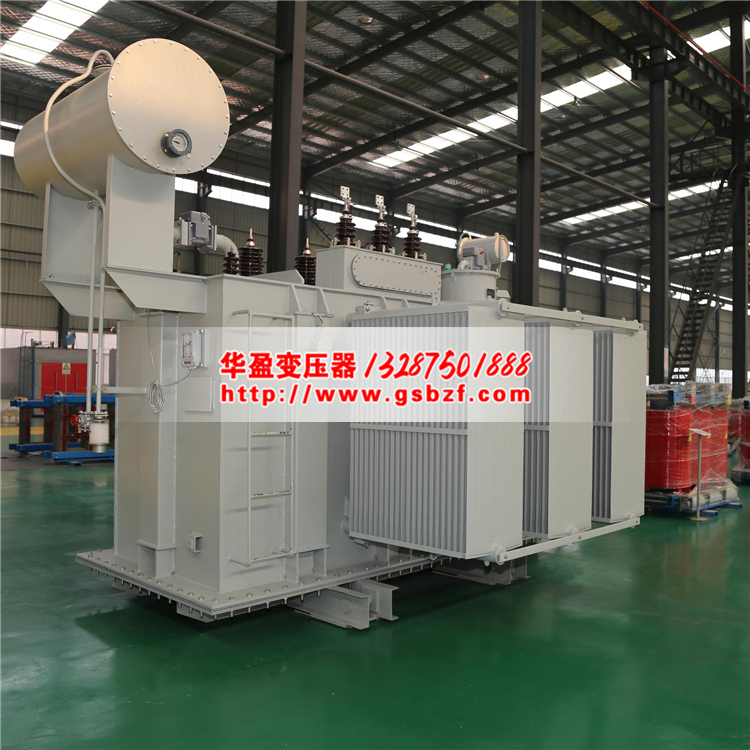

華盈品牌ZS系列油浸整流變壓器采用延邊三角形移相原理，通過多個不同的移相角二次繞組，可以組成等效相數為9相、12相等整流變壓器。該整流變壓器通過變頻功率單元組合后可以有效將諧波進行抵消，達到改善變頻器輸出波形的功率。具有體積小，高效率，低損耗的特點，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。該系列干式整流變壓器主要用于冶金、化工、機車牽引與傳動等行業。

　　ZS11整流12脈沖變壓器是整流設備中重要組成部分(屬干式變壓器)，它和各種整流裝置組成整流電路系統。為實現把交流電變?yōu)橹绷麟姡髯儔浩魇紫葘⒔涣麟娋W(wǎng)的電壓變換成一定大小及相數的電壓，再經過整流裝置(整流器)，輸出給直流拖動設備。

　　ZS11整流12脈沖變壓器是加整流元件組合而成。變壓器適用于原邊220V或380V交流50HZ的電源，付邊經整流元件整流輸出直流，用于蓄電池充電，以及將交流變?yōu)橹绷麟娫凑髟O(shè)備上。

　　ZS11整流12脈沖變壓器使用范圍：

　　使用范圍：廣泛用于照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求。

　　ZS11整流12脈沖變壓器性能特點：

　　(1)氣性能穩定：產品結合負載特點和電網電壓波動、大氣過電壓情況，根據整流變壓器的負載狀況，確定合理、可靠的絕緣水平和絕緣模型，充公保證產品的電氣性能可靠和穩定。產品環境安全系數≥1.67。

　　(2)動穩定程度高：產品繞組有較高的機械強度，具有較強的抗突發能力，以滿足極惡劣的負載環境。在設計、制造過程中較好地消除了變壓器漏磁引起的或非正常運輸可能造成的動不穩定源。產品具有較高的動穩定性。高抗阻，比同容量的電力變壓器的阻抗高30%，以抑制di/dt，有效保護整流元件。

　　(3)熱穩定性好：產品設計嚴格控制產品的發熱部位及熱點溫升，線圈、引線采用銅導線，電流密度選取較低。

　　(4)過載能力強：產品具有較強的過負載能力和過電壓能力，產品設計、制造充分考慮負載特性，從溫升、絕緣性能及附件選擇等各方面滿足過載要求。

　　(5)節電效果明顯，噪聲低(<65dB)。

　　(6)結構簡化，外形美觀。

　　產品優勢：

　　1.采用質全新冷軋有取向硅鋼片疊裝;H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，采用特殊浸漆工藝處理，真空浸漆，烘箱干燥!有效降低了運行時的震動和噪聲，增加電氣強度，以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器節能、寧?kù)o。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。

　　性能參數：

　　相數：三相

　　容量：0.1-5000KVA

　　輸入電壓：3φ220V/380V/415V/460V.399V/360V(可根據客戶要求定制)

　　輸出電壓：1140V 660V 380V 400V 220V 210V 200V 36V (根據用戶需求訂制各種電壓)

　　輸出電壓準確性：±1%

　　電壓變動率：≤1.5%

　　輸出波形失真度：無失真(與輸入波形比較)

　　絕緣等級:F級、H級、HC級可供選擇(常規為H級)

　　適用頻率:50/60Hz

　　過載能力:允許過1.2倍額定負載工作4小時

　　絕緣電阻:≥150MΩ

　　抗電強度:2500VAC/1min

　　設計壽命:30年

　　工作環境：溫度：-20～+45℃濕度：≤95%RH不結露

　　工作場所：無腐蝕性氣體及導電粉塵

　　安規標準：產品符合VDE0550、IEC439、JB5555、GB226等標準

　　材料說明：

　　①鐵芯

　　采用全新質高硅硅鋼片，主要材質為0.35厚的質硅鋼片，我們根據客戶的要求和使用條件，選用合適之材料，使變壓器性能設計達到。

　　②線材

　　采用PEW、UEW、EIW、SEIW、FEAI漆包線，耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。

　　③絕緣材料

　　采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

　　④接線端子排

　　小功率采用端子排，外型美觀，有良的耐壓，耐溫，阻燃性能。大功率采用質銅排。

　　⑤鐵腳

　　主要采用數控折彎冷扎板，有鍍五彩(金黃)，藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。
